Распиновка usb разъёмов

Анод на аккумуляторе и в других приборах, процессы на аноде и знак анода.

Распиновка USB 2.0 разъема типы A и B

Классические разъемы содержат 4 вида контактов, в мини- и микроформатах — 5 контактов. Цвета проводов в USB-кабеле 2.0:

• +5V (красный VBUS), напряжение 5 В, максимальная сила тока 0,5 А, предназначен для питания;
• D- (белый) Data-;
• D+ (зеленый) Data+;
• GND (черный), напряжение 0 В, используется для заземления.

Для формата мини: mini-USB и micro-USB:

1. Красный VBUS (+), напряжение 5 В, сила тока 0,5 А.
2. Белый (-), D-.
3. Зеленый (+), D+.
4. ID — для типа А замыкают на GND, для поддержания функции OTG, а для типа B не задействуют.
5. Черный GND, напряжение 0 В, используется для заземления.

В большинстве кабелей имеется провод Shield, он не имеет изоляции, используется в роли экрана. Он не маркируется, и ему не присваивается номер. Универсальная шина имеет 2 вида соединителя. Они имеют обозначение M (male) и F (female). Коннектор М (папа) называют штекером, его вставляют, разъем F (мама) называется гнездо, в него вставляют.

Watch this video on YouTube

Как смешивать краски с учетом исходного цвета волос

Без сомнения, каждая женщина знает особенности своей шевелюры. Как получить коричневый чистый цвет с учетом исходного оттенка? Это не так трудно, как кажется

Нужно просто принять во внимание некоторые особенности

Например, если свои волосы – огненно-рыжие, то следует выбрать краски, содержащие матовые пигменты. Матовые частицы заглушат рыжие отливы, а при смешивании классического шоколада с мягким светлым коричневым волосы приобретут приятный, элегантный и естественный цвет.

Если волосы окрашены в красные тона, например в махагон или же в стильный «бордо», то матовых пигментов будет недостаточно. Красный отлив глушится холодными перламутровыми тонами, при смешивании нужно отдавать предпочтение именно таким цветам.

Основные порты системной платы и их распиновка

Присутствующие на «материнках» контакты можно разделить на несколько групп: разъёмы питания, подключения внешних карт, периферийных устройств, и кулеров, а также контакты передней панели. Рассмотрим их по порядку.

Питание

Электричество на материнскую плату подается через блок питания, который подключается через специальный разъём. В современных типах системных плат их есть два типа: 20 pin и 24 pin. Выглядят они вот так.

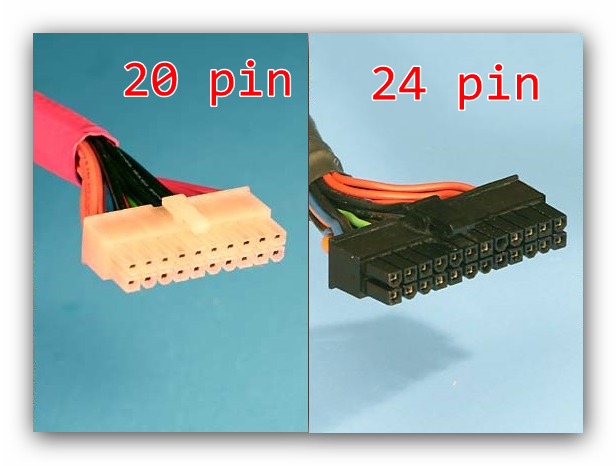

В некоторых случаях к каждому из основных контактов добавляются еще четыре, для совместимости блоков с разными системными платами.
Первый вариант — более старый, его сейчас можно найти на материнских платах выпуска середины 2000-ых годов. Второй на сегодняшний день является актуальным, и применяется почти повсеместно. Распиновка данного разъёма выглядит так.
К слову, замыканием контактов PS-ON и COM можно проверить работоспособность блока питания.

Периферия и внешние устройства

К разъёмам для периферии и внешних устройств относятся контакты для жесткого диска, порты для внешних карт (видео, аудио и сетевой), входы типов LPT и COM, а также USB и PS/2.

Жесткий диск
Основной используемый сейчас разъём для жесткого диска – SATA (Serial ATA), однако на большинстве материнских плат присутствует также порт IDE. Основное отличие данных контактов заключается в скорости: первый ощутимо быстрее, однако второй выигрывает за счет совместимости. Коннекторы легко различить по внешнему виду — они выглядят так.

Распиновка каждого из указанных портов само собой отличается. Вот так выглядит распиновка IDE.

А вот так SATA.

Кроме данных вариантов, в некоторых случаях для подключения периферии может использоваться вход типа SCSI, однако на домашних компьютерах это большая редкость. К тому же большинство современных приводов оптических и магнитных дисков также используют данные типы разъёмов. О том, как правильно их подключать, мы поговорим в другой раз.

Внешние карты
На сегодняшний день главным разъёмом для подключения внешних карточек является PCI-E. К данному порту подходят звуковые платы, GPU, сетевые карты, а также диагностические POST-card. Распиновка данного разъёма выглядит вот так.

Периферийные слоты
Старейшими портами для подключаемых извне устройств являются LPT и COM (иначе последовательный и параллельный порты). Оба типа считаются уже устаревшими, однако все еще применяются, например, для подключения старого оборудования, заменить которое на современный аналог не представляется возможным. Распиновка данных коннекторов выглядит так.
Клавиатуры и мыши подключаются к портам типа PS/2. Этот стандарт также считается устаревшим, и массово заменяется на более актуальный USB, однако ПС/2 предоставляет больше возможностей для подключения управляющих устройств без участия операционной системы, потому еще в ходу

Схема контактов данного порта выглядит так.
Обратите внимание, что входы для клавиатуры и мыши строго разграничены!

Представителем еще одного типа разъёмов является FireWire, он же IEEE 1394. Этот тип контакта является своего рода предтечей Universal Series Bus и используется для подключения некоторых специфических мультимедиа-устройств вроде видеокамер или DVD-плееров. На современных материнских платах он встречается редко, однако на всякий случай мы покажем вам его распиновку.

USB на сегодня является самым удобным и популярным разъёмом для подключения периферийных устройств, начиная от флешек и заканчивая внешними цифро-аналоговыми преобразователями. Как правило, на материнской плате присутствует от 2 до 4 портов такого типа с возможностью увеличения их количества путем подключения передней панели (о ней ниже). Доминирующим типом ЮСБ сейчас является тип А 2.0, однако постепенно производители переходят на стандарт 3.0, схема контактов которого отличается от предыдущей версии.

Передняя панель
Особняком стоят контакты для подключения передней панели: вывода на лицевую часть системного блока некоторых портов (например, линейного выхода или 3,5 mini-jack). Процедура подключения и распиновка контактов уже рассмотрена на нашем сайте.

Урок: Подключаем к материнской плате переднюю панель

Заключение

Мы с вами рассмотрели распиновку важнейших контактов на материнской плате. Подводя итоги, отметим, что изложенной в статье информации достаточно для рядового пользователя.

Опишите, что у вас не получилось.
Наши специалисты постараются ответить максимально быстро.

Ввод СИП в дом — 25 глупых ошибок при подключении электричества.

Как связать крючком игрушку «Сова» – подробная инструкция для начинающих

Версии USB

В настоящее время создано 3 стандарта этого интерфейса. Основные отличия между ними заключаются не в распиновке разъема USB, а d скорости обмена информацией. При этом обеспечивается совместимость новых версий с предыдущими, что значительно облегчило жизнь пользователям.

Тип 1.1

Этот стандарт способен обеспечить скорость передачи информации до 12 Мб/с. Во время его создания это был хороший показатель, но все же существовал более скоростной интерфейс- IEEE 1394 или FireWire (до 400 Мб/с), разработанный компанией Apple. Однако ЮСБ 1.1 получил довольно широкое распространение и применялся на протяжении нескольких лет.

Среди основных характеристик данной спецификации следует отметить:

• Возможность подключения более 100 устройств, в том числе и хабы.
• Максимальная длина шнура 3 м.
• Показатель напряжения шины составляет 5 В, а ток нагрузки — 0,5 А.

Тип 2.0

С появление сложных девайсов, например, цифровых фотокамер, возникла необходимость в более быстром интерфейсе. В результате появилась версия USB 2.0, который обеспечил скорость передачи информации до 480 Мб/с. Наличие аппаратной совместимости со стандартом 1.1 позволяет использовать старые устройства, но пропускная способность шины в такой ситуации резко снижается.

Следует учесть тот факт, что реальная пропускная способность ЮСБ 2.0 значительно отличалась от указанной в спецификации. Связано это с реализацией работы протокола, допускающего задержки в передаче пакетов данных. За последние годы появилась масса девайсов, для нормальной работы которых требовалась большая пропускная способность шина.

Тип 3.0

Это новый стандарт, массовое распространение которого началось в 2010 году. Он позволяет передавать информацию со скоростью до 5 Гб/с. Хотя распиновка ЮСБ разъема 3.0 и имеет некоторые отличия от 2-й версии, они полностью совместимы. Чтобы различать коннекторы этих стандартов, гнезда и штекера USB 3.0 маркируются синим цветом.

Также существуют определенные несоответствия в распайке разъемов. Показатель номинального тока увеличен до 0.9 А. В результате увеличилось количество периферийных устройств, для работы которых уже не требуется отдельный источник питания. Имеют собственную классификацию и коннекторы ЮСБ:

• Тип A предназначен для подключения к гнезду, установленному на материнской плате компьютера или хабе.
• Тип B используется в периферийных устройствах (принтерах).

Коннекторы второго типа имеют довольно большие размеры и не могут быть установлены на портативные гаджеты. Для исправления ситуации были созданы стандарты micro- и мини ЮСБ.

Отсутствие или некорректная установка драйверов USB

Причины, связанные с программными неисправностями в Windows 7/10, можно выявить с помощью Диспетчера устройств. Если вы замечаете, что не работает конкретно одно или несколько устройств вне зависимости от используемого порта, то это может говорить о том, что проблема в самом устройстве. Откройте Панель управления и перейдите в раздел Диспетчер устройств. Там будут отображаться все подключенные устройства. Если в списке имеются пункты, возле которых стоит желтый восклицательный знак или вместо названия стоит Неизвестное устройство, то проблема в этом самом устройстве. Здесь может быть несколько вариантов неполадок.

Часто USB-входы перестают работать после переустановки Windows 7/10. Причиной является неправильная установка драйверов или же необходимые драйвера могут быть вообще не найдены. Придется осуществлять подбор и инсталляцию вручную.

Нередко для устранения неисправности требуется просто обновить драйвера. Так, если отключено автоматическое обновление Windows, да и сама система была установлена достаточно давно, то теряется актуальность программного обеспечения, могут появляться системные ошибки. Устройство при этом начинает работать некорректно, а то и вовсе перестает функционировать. Для обновления (переустановки) драйверов контроллера USB можно воспользоваться CD/DVD-диском с драйверами для материнской платы или скачать необходимые драйвера с сайта производителя системной платы.

Также с помощью Диспетчера устройств можно выключить функцию экономии электропитания для всех портов. Раскройте список использующихся USB устройств, скрытых в разделах «Контроллеры USB», «Мышь и иные указывающие устройства», «Клавиатуры». Кликаем дважды мышкой по нужному устройству, чтобы открыть окно свойств. Теперь переключаемся на вкладку «Управление электропитанием» и убираем галочку «Разрешить отключение этого устройства для экономии электропитания». Таким образом, устройство будет задействовано всегда и при любых обстоятельствах.

Если же какое-то оборудование не опознано, то тут может быть как уже известная нам проблема с драйверами, так и аппаратная проблема, заключающаяся в отсутствии контакта, повреждении кабеля или неисправности контроллера. Причем нередко бывает ситуация, когда при подключении неисправного устройства остальные перестают нормально работать. Клавиатура начинает зависать, так же как и мышка, а принтер перестает печатать. Проблема схожа с нехваткой питания, то есть потребление всей мощности уходит на неисправное устройство, в котором может быть обыкновенное короткое замыкание или другая неисправность.

Выбор конструкции: типовые проекты и чертежи ↑

Спально-игровой комплекс

Чем покрасить ОСБ внутри помещения своими руками

Устройство и назначение USB

Первые порты этого типа появились еще в девяностых годах прошлого века. Через некоторое время эти разъемы обновились до модели USB 2.0. Скорость их работы возросла более чем в 40 раз. В настоящее время в компьютерах появился новый интерфейс USB 3.0 со скоростью, в 10 раз превышающей предыдущий вариант.

распайку

Разъем USB 2.0 выполнен в виде плоского коннектора, в котором установлено четыре контакта. В зависимости от назначения он маркируется как AF (BF) и AM (BM), что соответствует обиходному названию «мама» и «папа». В мини- и микро- устройствах имеется такая же маркировка. От обычных шин они отличаются пятью контактами. Устройство USB 3.0 внешне напоминает модель 2.0, за исключением внутренней конструкции, имеющей уже девять контактов.

Разновидности металлических лестниц

Конструкции из металлов, обеспечивающие межэтажный подъем, по своему строению бывают нескольких типов.

На косоурах. Под этим термином подразумевается каркас коленчатого типа, который монтируется от пола первого до пола второго уровня. Такой вариант металлической лестницы оснащают как одним косоуром, пролегающим по центру конструкции, так и двумя – их прокладывают ближе к краям ступенек. В достоинства лестницы на косоурах входят быстрое изготовление каркаса, несложность монтажа (при определенных навыках его можно выполнить своими руками) и возможность разработки индивидуального проекта, учитывающего особенности планировки вашего дома.

Лестница на одном косоуре очень компактна

Два косоура позволяют ступеньки выполнить более широкими

На тетивах. Так называются опоры по бокам ступеней. Весьма надежная и крепкая лестница, но требует несколько большей площади.

Каркас на считается одним из самых надежных

На больцах (консолях). Металлическая консольная лестница со стороны создает впечатление ступеней, которые парят в воздухе – если не монтировать подступенок. Максимально экономный вариант, поскольку занимает минимум пространства. При этом ненадежной конструкцию назвать нельзя: на этапе проектирования расчет ведется таким образом, чтобы каждая из ступеней удерживала груз в 150 кг в самой отдаленной от стены точке. Если лестница задумана без подступенков, перила на ней обычно ставятся стеклянные. В недостатках этого типа лестниц: трудности как в расчетах, так и в возведении. Своими руками такую конструкцию смонтировать получится вряд ли, лучше доверить изготовление профессионалам.

Консольная лестница сохраняет воздушность пространства

Так монтируется конструкция на больцах

Винтовой вариант. Конструкция монтируется таким образом, что ступени заворачиваются спиралью вокруг несущей опоры. Прочность и надежность лестницы на высоте, в интерьере она смотрится особенно элегантно и изящно, однако менее удобна в эксплуатации, нежели разновидности конструкции с прямо расположенными ступенями.

Винтовая лестница может стать изюминкой интерьера

Нередко застройщики останавливают свой выбор на конструкциях комбинированного типа, в которых используются и косоур, и консоли. Этот вариант особенно удачен, если лестница расположена впритык к стене: наружную часть ступени удерживает косоур, примыкающую к поверхности – вбитый в нее швеллер или уголок.

Металлическая лестница впишется в любой интерьер

Кроме конструктивных особенностей, металлические лестницы классифицируют и по другим признакам. Так, их подразделяют на одномаршевые и двухпролетные конструкции. Есть также прямые варианты и поворотные. Среди последних можно выделить:

• Г-образные;
• П-образные;
• в виде трапеции;
• закругленные.

Конструкции в несколько маршей могут быть дополнены площадками. Их основное назначение – сделать менее крутым угол подъема лестницы.

Человеку, впервые решившемуся на изготовление всхода наверх на металлическом каркасе своими руками, мы бы посоветовали остановиться на одномаршевой прямой лестнице. Более сложные варианты требуют специфических знаний и довольно сложных в исполнении работ.

Лестницу с металлическим каркасом реально спроектировать с учетом особенностей дома

Разновидности кабелей для Интернета

Если говорить о разновидностях кабелей, используемых для построения современных локальных вычислительных систем, их существует огромное множество

В первую очередь следует обратить внимание на внешний конструктив, препятствующий воздействию факторов извне. Условно можно провести разделение на следующие типы:. Уличный кабель

Имеет усиленную оплетку, стойкую к влаге и ультрафиолету, ее толщина достигает порядка 2-3 мм. Также может оснащаться стальным тросом для удобства прокладки воздушных линий связи. Традиционно имеет черный цвет

Уличный кабель. Имеет усиленную оплетку, стойкую к влаге и ультрафиолету, ее толщина достигает порядка 2-3 мм. Также может оснащаться стальным тросом для удобства прокладки воздушных линий связи. Традиционно имеет черный цвет.

Кабель для помещений. В такой конструкции жилы защищаются ПВХ оболочкой толщиной до 1 мм, которая теряет свои свойства при длительном воздействии воды или солнечных лучей. В дорогих вариантах может иметь дополнительную армирующую жилу в виде капроновой нити.

Обратите внимание! При обжимке многие неквалифицированные специалисты пренебрегают наличием усиливающей нити, не выводя ее под защелку коннектора. Это чревато обрывом кабеля при внезапной физической нагрузке. Второй особенностью, при помощи которой витую пару для ЛВС подразделяют на подкатегории, является наличие экранирования

Для этого создана специальная символика для маркировки: U — unshielded, неэкранированный, F — foil, экран выполнен из фольги, S — braided screening, внешний экран в виде оплётки из проволоки, TP — twisted pair, витая пара (собственно, основная защита от электромагнитных помех), TQ — наличие разделяющего экрана для каждой пары пар (проще — четыре провода):

Второй особенностью, при помощи которой витую пару для ЛВС подразделяют на подкатегории, является наличие экранирования. Для этого создана специальная символика для маркировки: U — unshielded, неэкранированный, F — foil, экран выполнен из фольги, S — braided screening, внешний экран в виде оплётки из проволоки, TP — twisted pair, витая пара (собственно, основная защита от электромагнитных помех), TQ — наличие разделяющего экрана для каждой пары пар (проще — четыре провода):

1. U/UTP, все экраны отсутствуют;
2. U/FTP, внешняя экранировка отсутствует, каждые две пары защищены фольгой;
3. F/UTP, общий экран выполнен из фольги, дополнительные защиты от ЭМ-помех не применяются;
4. S/UTP, общий экран выполнен из проволочной оплетки, внутренний экран отсутствует;
5. SF/UTP, внешняя экранировка комбинированная, экрана для жил нет;
6. F/FTP, оба экрана выполнены из фольги;
7. S/FTP, внешний – проволочная оплетка, внутренний – фольга;
8. SF/FTP, внешний – комбинированный, внутренний – фольга.

И, наконец, витую пару принято разделять по категориям, от которых напрямую зависит скорость передачи данных. Следует заметить, что категории с первой по четвертую являются заведомо устаревшими и не способны работать в современных ЛВС, остальные используются для разных задач проектирования каналов передачи данных:

• Категория 5, 5e. Кабели, работающие в полосе частот 100 МГц, скорость передачи данных составляет 100 Мбит/секунду, если задействовать 2 пары и 1 Гбит/секунду, если четыре пары. Приставка «e» обозначает использование усовершенствованных технологий, за счет чего уменьшен диаметр и себестоимость. Следует заметить, что двухпарные кабели чаще всего принадлежат именно категории 5e.
• Категория 6, 6А. Полоса рабочих частот 200 МГц и 250 МГц, соответственно. В первом случае это кабель типа U/UTP, при этом скорость передачи данных может достигать 10 Гбит/секунду при лимите в расстоянии 55 метров. Во втором случае, когда есть приставка «А», могут встречаться два вида – F/UTP или U/FTP, тогда скорость 10 Гбит/секунду возможна на 100-метровом отрезке.
• Категория 7, 7А. Полоса рабочих частот 600 МГц и 1 ГГц, соответственно. Эти кабели встречаются редко, потому что утверждены лишь одним международным стандартом, также позволяют передавать информацию на скорости 10 Гбит/секунду уже на большие расстояния, при этом бывают двух типов: F/FTP или S/FTP.

Обратите внимание! На конечную скорость передачи данных в линии существенно может влиять качество вторичных сетевых элементов. Например, если используется кабель 6А, но при этом установлена розетка под RJ45 с несогласованным под эту категорию сопротивлением, ЛВС будет работать некорректно, вплоть до полного отсутствия связи между устройствами

Дополнительные советы и полезные

Почему не работает USB-порт компьютера или ноутбука?

Основные причины прекращения работы USB-порта:

• Неправильные настройки BIOS.
  Если вы не можете войти в BIOS из-за того, что не работает USB-разъем, воспользуйтесь клавиатурой со штекером PS/2.
  Для исправления этой ошибки вам необходимо перейти в раздел BIOS — Advanced. Теперь откройте подраздел Настройка конфигурации устройств (Onboard Devices Configuration). В нем находятся настройки, отвечающие за функционирование USB-контроллеров. Если они находятся в отключенном состоянии, включите их.
• Отсутствие подключения к материнской плате.
  Нередко в компьютере просто может отойти контакт. Любая тряска и, тем более, неожиданное падение устройства могут вызвать разрыв соединения. Проверьте, надежно ли подключены разъемы USB1 и USB2.
• Повреждение кабеля.
  Вполне возможно, что причина по которой компьютер не может определить подключенное USB-устройство в том, что оно само повреждено. В большинстве случаев это связано с повреждением кабеля.
• Нехватка электроэнергии.
  Любая электронная техника требует определенного питания. Если к вашему компьютеру подключено слишком много устройств, существует вероятность того, что им всем попросту не хватит электроэнергии для полноценного функционирования. Поэтому попробуйте отключить ненужные в данный момент девайсы и проверить работоспособность приоритетного устройства.
• Драйверы устройства.
  Один из важнейших аспектов нормального функционирования устройств — драйверы. Нередко мы или вовсе забываем или обновляем по праздникам раз в пять лет. Поэтому, если вы столкнулись с нерабочим USB-устройством, рекомендуем попробовать обновить драйвера для него.
• Повреждение контроллера.
  Это, пожалуй, самый тяжелый и неприятный исход для любого пользователя, поскольку он вынуждает тратить некоторую сумму на ремонт. Если USB-контроллер на материнской плате был физически поврежден, проблему не исправить иным способом, кроме как отдать плату на ремонт в сервисный центр.

Преимущества использования

Разъем USB (Universal Serial Bus) – технология по которой периферийное устройство подключается к ПК или Mac. ЮСБ-разъем – удобный способ проводного соединения гаджета с компьютером. Рассмотрим подробнее, что такое USB.

Преимущества использования последовательной универсальной шины.

• Распространенность. В каждом ПК в среднем 2-4 таких входа, что позволяет за 1 раз подключать несколько устройств сразу. Такая распространенность наблюдается уже давно.
• Простота в использовании. Пользователь не мучается с драйверами, никаких усилий прикладывать не приходится. Операционная система автоматически подключает необходимые драйверы для «видения» периферийного устройства. Юзеру достаточно подключить ЮСБ-кабель, остальное сделает компьютер.
• Высокая пропускная способность. Это позволяет обмениваться файлами с хорошей скоростью. Не нужно ждать 2-3 часа, пока выбранный файл сохранится на компьютер. Подобная операция занимает от 5-10 секунд до 10 минут (в зависимости от размера документа). Точная скорость зависит от вида ЮСБ.
• Зарядка. Помимо основных функций просмотра и передачи, доступна дополнительная — подзарядка. При подключении телефона к компьютеру через ЮСБ, устройство начинает автоматически заряжаться. Скорость получения энергии через компьютер меньше, чем скорость питания через зарядное устройство. Да и не всегда находится розетка под рукой.

Технология помогает пользователю связываться с компьютером за минимальное время. Удобно включить кабель в USB-выход и начать работу.

Проходной выключатель: схема подключения устройства из разных мест

Таблица контактов USB 3.0 (Тип B)

Описание	Цвет провода	Название	Вывод
5В+	Красный	VBUS	1
Данные —	Белый	D —	2
Данные +	Зеленый	D +	3
Общий	Черный	GND	4
Передача —	Фиолетовый	StdB SSTX —	5
Передача +	Оранжевый	StdB SSTX +	6
Земля		GND DRAIN	7
Прием —	Синий	StdB SSRX —	8
Прием +	Желтый	StdB SSRX +	9

Глядя на рисунок и в таблицу следует заметить, что контакты 5 и 6, которые выполняли роль приема стали передающими, а контакты 8 и 9 которые выполняли роль передачи стали приемными. Удивительного в этом ничего не наблюдается.

Вспоминаем старую коммутацию с помощью RCA (тюльпанов). Если мы хотим, чтобы телевизор воспроизводил сигнал от видеомагнитафона, то выход видеомагнитафона мы соединяем со входом телевизора. Именно со входом, а не с выходом.


Виды USB разъемов – основные отличия и особенности

Существует три спецификации (версии) данного типа подключения частично совместимых между собой:

1. Самый первый вариант, получивший широкое распространение – v 1. Является усовершенствованной модификацией предыдущей версии (1.0), которая практически не вышла из фазы прототипа ввиду серьезных ошибок в протоколе передачи данных. Эта спецификация обладает следующими характеристиками:

• Двухрежимная передача данных на высокой и низкой скорости (12,0 и 1,50 Мбит в секунду, соответственно).
• Возможность подключения больше сотни различных устройств (с учетом хабов).
• Максимальная протяженность шнура 3,0 и 5,0 м для высокой и низкой скорости обмена, соответственно.
• Номинальное напряжение шины – 5,0 В, допустимый ток нагрузки подключаемого оборудования – 0,5 А.

Сегодня данный стандарт практически не используется в силу невысокой пропускной способности.

1. Доминирующая на сегодняшний день вторая спецификация.. Этот стандарт полностью совместим с предыдущей модификацией. Отличительная особенность – наличие высокоскоростного протокола обмена данными (до 480,0 Мбит в секунду).

Наглядная демонстрация преимущества USB 2.0 над другими интерфейсами (скорость передачи 60 Мбайт в секунду, что соответствует 480 Мбит в секунду)

Благодаря полной аппаратной совместимости с младшей версией, периферийные устройства данного стандарта могут быть подключены к предыдущей модификации. Правда при этом пропускная способность уменьшиться до 35-40 раз, а в некоторых случаях и более.

Поскольку между этими версиями полная совместимость, их кабели и коннекторы идентичны.

Обратим внимание что, несмотря на указанную в спецификации пропускную способность, реальная скорость обмена данными во втором поколении несколько ниже (порядка 30-35 Мбайт в секунду). Это связано с особенностью реализации протокола, что ведет к задержкам между пакетами данных

Поскольку у современных накопителей скорость считывания вчетверо выше, чем пропускная способность второй модификации, то есть, она не стала удовлетворять текущие требования.

1. Универсальная шина 3-го поколения была разработана специально для решения проблем недостаточной пропускной способности. Согласно спецификации данная модификация способно производить обмен информации на скорости 5,0 Гбит в секунду, что почти втрое превышает скорость считывания современных накопителей. Штекеры и гнезда последней модификации принято маркировать синим для облегчения идентификации принадлежности к данной спецификации.

Разъемы USB 3.0 имеют характерный синий цвет

Еще одна особенность третьего поколения – увеличение номинального тока до 0,9 А, что позволяет осуществлять питание ряда устройств и отказаться от отдельных блоков питания для них.

Что касается совместимости с предыдущей версией, то она реализована частично, подробно об этом будет расписано ниже.

Диаметры арматуры по ГОСТ 5781-82

Класс арматурной стали	Диаметр профиля, мм
А500С	6-40
В500С	4-12

Что ещё почитать на сайте:

Расчет количества количества кирпича и раствора для стены толщиной 120мм. Расчет стоимости кирпича.

Таблица стандартных размеров досок и бруса. Расчет количества досок (бруса) в одном кубометре по сечению.

Калькулятор обоев онлайн.

Онлайн калькулятор для расчета количества обоев с учетом окна. Рассчитать количество обоев. Калькулятор обоев по площади.

Калькулятор круглой стальной трубы. Таблица веса 1 погонного метра стальной трубы.

Стандартные диаметры и толщины труб. Определение веса, площади поверхности, внутреннего диаметра и внутреннего объема полости стальных труб круглого сечения. Размеры и вес погонного метра труб взяты на основе ГОСТ 10704-91 «Трубы стальные электросварные прямошовные. Сортамент.

Вес метра уголка таблица. Количество метров уголка в тонне. Размеры металлического уголка.

Калькулятор веса уголка стального неравнополочного.

Таблица вес погонного метра уголка. Количество метров уголка в тонне. Уголок металлический неравнополочный размеры.

Калькулятор веса стального горячекатанного швеллера.

Калькулятор веса швеллера в зависимости от размера сечения. Сортамент швеллера по ГОСТ 8240-97. Таблица размеры швеллеров. Количество метров швеллера в тонне.

Вес 1 метра профильной трубы квадратного сечения. Таблица размеров профильной трубы по ГОСТ 8639 «Трубы стальные квадратные. Сортамент».

Двухместная конура

Межэтажные лестницы и их разновидности в частном доме на 29 фото

Типы коннекторов


Как и все разъемы, USB 3.0 делится на гнездо и штекер (мама-папа), но это все разновидности.
Коннектором типа A для USB 3.0 принято называть то, что установлено в хабе, компьютере, либо в прочих хост-устройствах. Еще его называют «активный коннектор»
Коннекторы (разъемы) типа B для USB 3.0 – это то, что встроено в периферийные устройства. Он получил название «пассивный коннектор».
Кроме того, существует и «семейка» micro-USB 3.0. Несложно догадаться, что этот тип разъемов предназначен для смартфонов и прочей мобильной техники.
Powered-B USB 3.0 – это довольно новый вид. Его используют для дополнительной подпитки периферийного устройства.


Что, где и как?

Обзор лучших автомобильных зарядок для телефонов

Вот на какие АЗУ и USB-адаптеры стоит обратить внимание автомобилистам:

Anker Power Drive 2

. ЗарядкаPower Drive 2 отAnker может похвастать прежде всего тем, что оснащена системойMenas MultiProtect , защищающей аксессуар от перегревания и перенапряжения. Водителю не придётся беспокоиться по поводу возможного пожара и ежеминутно щупать зарядку рукой.

Интересна также технология IQ Power

. Благодаря этой технологии АЗУ отAnker распознаёт устройство и обеспечивает ровно такую силу тока, чтобы зарядка была максимально быстрой, но не вредила аккумулятору гаджета. Аксессуар имеет весьма лаконичный вид, удобен в использовании и оснащён небольшим светодиодом, что обеспечивает дополнительное удобство. Стоимость АЗУ отAnker – около 600 рублей.

Aukey CC-T1

. Этот вариант рекомендуется рассмотреть автомобилистам, которые владеют смартфонами, поддерживающими технологию быстрой зарядки – например,Samsung Galaxy S7 илиYotaPhone 2 . Aukey имеет 2 порта: один стандартный, второйQuick Charge .

Подзаряжать с помощью стандартного порта допустимо и смартфон, и планшет – выходная сила тока составляет 2.4 А

. В комплекте с адаптером находится фирменный USB-кабель со штекером Micro-USB. Стоимость всего комплекта – около 1 тыс. рублей.

1byone

. Зарядка1byone — великолепный вариант для тех, кому нужно много портов и кто не хочет платить за это гигантскую сумму. Адаптер имеет 3 USB-порта, каждый из которых обеспечивает выходную силу тока в2.4 А .

АЗУ 1byone

примечательно ещё и тем, что оснащено специальным чипом IC, благодаря которому способно определять подключенные устройства (как и аксессуар отAnker ) и решать, какую силу тока подать, чтобы зарядка шла максимально интенсивно.iPhone 6 при помощи1byone удастся зарядить с 0 до 100% всего за 1.5 часа, а iPad Air 2 – за 4 часа. Стоит этот адаптер немногим более 500 рублей.

Безымянная зарядка с LED-экраном

. Китайские торговые площадкиGearBest иAliExpress уже приучили своих постоянных покупателей к тому, что товары весьма достойного качества могут не иметь марки и названия. Такое устройство стоит порекомендовать автомобилисту, который ищет прежде всего дешевизну:

Зарядка с простым названием Car Charger

имеет два USB-порта и выдаёт ток силой до3.1 А на оба. При использовании одного порта выходная сила тока равна примерно2 А – следовательно, можно с успехом подзаряжать планшеты и фаблеты. LED-дисплей демонстрирует температуру устройства и в теории позволяет пользователю предотвратить перегревание. Однако для отечественных автомобилистов информация о температуре бесполезна – используется шкала Фаренгейта, которую поменять на шкалу Цельсия никакой возможности нет.

Стоимость этого «китайского чуда» — чуть более 150 рублей.

Вязание крючком. Собака Йорк…

Железобетонный ригель — что это? ↑

Ригели — это армированные железобетонные изделия (ЖБИ), их используют, чтобы соединять вертикальные конструкции (колонны, подвесы, настенные панели). При этом ригели берут на себя нагрузку и перекрытий и прочих элементов. Железобетонные ригели — это каркас строения, обеспечивающий геометрическую стабильность постройки.

Ригели также используют при сооружении широких лестничных пролётов, например, для торговых залов.

А вообще при помощи ригельных опор поднимают цоколь, снимают с него лишнюю нагрузку и закрепляют.

Многие считают, что такие ЖБИ, как ригель и балка — одно и то же. Мол, отличаются они только размером, а это не так существенно, чтобы разграничивать понятия. Но это в корне неверно.

Как его сделать?

Через полупрозрачную изоляцию вы сможете рассмотреть несколько разноцветных проводов. Вам нужно будет подплавить изоляцию около черного провода, после чего один конец перемычки подпаять к контакту GND. С противоположной стороны можно увидеть белый провод, а также неиспользуемый контакт. В данном случае нам нужно подплавить изоляцию около незадействованного контакта, после чего к нему подпаять второй конец перемычки.

Стоит отметить, что схема распайки USB-разъема формата micro является гораздо более простой.

Развороченный штекер, который вы оснастили перемычкой, нужно будет изолировать, для чего используется специализированная термоусадочная трубка. После этого вам нужно будет просто взять «маму» от удлинителя и припаять ее к нашему штекеру цвет в цвет. Если кабели являются экранированными, то в таком случае вам нужно будет также, помимо прочего, соединить и экраны.

Правила ухода

Срок службы вещей из смесовых тканей впечатляет: в среднем он составляет от двух до пяти лет. Чтобы изделия не потеряли свои свойства, нужно следовать определенным правилам по уходу за ними:

• В домашних условиях можно стирать лишь те вещи, на которых нет значка химчистки. Стирка возможна в машинках-автоматах при температуре 40 градусов в течение десяти минут. Порошок добавляется в пропорции 3 грамма на литр воды.
• Если изделие помечено знаком химической чистки, то стирать его в обычной машине барабанного типа нельзя. После химической чистки в специализированном учреждении производится сушка потоком горячего воздуха и проглаживание при температурном режиме 160 градусов.
• Добавление к порошку отбеливателей, хлора или кондиционеров запрещено.

Как заточить садовые инструменты

Заключение

Сегодня мы рассмотрели очень важный вопрос, в котором необходимо разобраться для того, чтобы самостоятельно собрать свой персональный компьютер. Я уверен, что смог вам дать нужную базу знаний и у вас не должно более возникнуть проблем с тем, как подключить переднюю панель к материнской плате.

Спасибо, что дочитали статью до конца. Если у вас остались вопросы, то прошу вас пройти в комментарии и оставить их там. Я уверен, что смогу ответить на них, а также помочь вам. Не скромничайте и не стесняйтесь!

А на этой ноте закончим данную статью и попрощаемся вплоть до момента следующей публикации.
